การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:18:47 น. »
บทความนี้ เขียนขึ้นเพื่อแนะนำการใช้งาน eXtreme USB-DMX 512 กับไฟพาร์แบบ LED
ผมเองก็ไม่ได้เชี่ยวชาญในการใช้งานแต่อย่างใด และไม่ใช่ผู้เชี่ยวชาญในการเขียนบทความ อาจมีบางช่วง บางตอนที่ผิด
เพราะเขียนจากการลองใช้งานครับ


หลังจากได้ eXtreme USB-DMX 512 มาก็ติดตั้ง Driver ให้เรียบร้อย

ดูการติดตั้ง Driver ที่นี่

http://www.karaoke-soft.com/smf/index.php?topic=97563.0

การติดตั้ง Driver USB DMX-512 บน Win10 (Disable Driver Signature Verification)

ดูที่ http://www.karaoke-soft.com/smf/index.php?topic=103284.0

ขอบคุณท่าน admin มานพครับ

บทที่ 1 การตั้งค่าพื้นฐาน



เปิดโปรแกรม eXtreme karaoke ด้วยตัว karaplayer.exe ตัวอื่นบางตัวจะไม่มี option ของ Light Controller

เรียกเมนู Light Controller ขึ้นมา จะได้หน้าตาแบบนี้

« แก้ไขครั้งสุดท้าย: วันที่ 13 มกราคม 2018, 17:52:38 น. โดย E22NP »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #1 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:19:45 น. »
ดูไฟ PAR LED แบบ DMX ของเรา ผมตั้ง Address ที่ A001
ซึ่งเป็น PAR LED แบบ 36 หลอด
ต่อสายสัญญาณจาก eXtreme USB-DMX 512 มาที่ Par LED ให้เรียบร้อย



ซึ่งมาตรฐานของรุ่นที่ผมใช้ Slide แรกคือความสว่าง Slide ที่ 2 คือ สีแดง  Slide ที่ 3 คือ สีขียว Slide ที่ 4 คือ สีน้ำเงิน
Slide ที่ 5 คือขาว แบบผสม 3 สี Slide ที่ 6 คือ Strobe

ถ้าเราต้องการสีแดง ก็ใช้ Slide 1 กับ 2
ถ้าเราต้องการสีเขียว ก็ใช้ Slide 1 กับ 3
ถ้าเราต้องการสีน้ำเงิน ก็ใช้ Slide 1 กับ 4
หรือต้องการผสมสี เช่น ต้องการสีชมพู ก็ใช้ Slide 1 กับ 2 และ 3
เป็นต้น

เมื่อเข้าใจพื้นฐานแล้ว มาลองตั้งค่ากัน
« แก้ไขครั้งสุดท้าย: วันที่ 27 พฤศจิกายน 2014, 20:54:48 น. โดย อนันตชัย2009 »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #2 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:27:17 น. »
จากรูปข้างบน ผมต้องการให้ใช้ Step ในการควบคุม
โดย Step ที่ 1 สีแดงติด
step ที่ 2 สีเขียวติด
Step ที่ 3 สีน้ำเงินติด
Step ที่ 4 ให้เป็นสีขาว

ทำการตั้งค่าเปิดใช้งาน USB-DMX ก่อน


« แก้ไขครั้งสุดท้าย: วันที่ 27 พฤศจิกายน 2014, 20:29:37 น. โดย อนันตชัย2009 »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #3 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:31:20 น. »
ทำการตั้งค่าสำหรับ Step 1 สีแดง โดยการคลิ๊กขวาที่ Slide 1 เพื่อตั้งค่า






ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #4 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:31:52 น. »
จะได้ดังรูป

« แก้ไขครั้งสุดท้าย: วันที่ 13 มกราคม 2018, 17:52:08 น. โดย E22NP »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #5 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:35:58 น. »
ตรวจสอบ และตั้งค่า Address ให้เป็น 1 ซึ่งจะตรงกับ A001
กดปุ่ม 001 ให้เป็นสีเขียว (เหลืองก็ได้) แล้วดั Slide ขึ้น เป็นการควบคุมความสว่างทั้งหมด
กดปุ่ม 002 ให้เป็นสีเขียว แล้วดั Slide ขึ้น เป็นการควบคุมความสว่างของแสงสีแดง

สีแดงที่ PAR LED ควรจะติด
กดปุ่ม OK เพื่อบันทึกค่า



« แก้ไขครั้งสุดท้าย: วันที่ 13 มกราคม 2018, 17:51:48 น. โดย E22NP »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #6 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:37:12 น. »
ทำเช่นเดียวกันกับ Step ที่ 2 สีเขียว คลิ๊กขวาที่ Slide ที่ 2
เมื่อเข้าไปข้างใน ต้องกดที่ Slide 003



« แก้ไขครั้งสุดท้าย: วันที่ 27 พฤศจิกายน 2014, 20:47:40 น. โดย อนันตชัย2009 »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #7 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:38:50 น. »
Step ที่ 3 สีน้ำเงิน คลิ๊กขวาที่ Slide ที่ 3
เมื่อเข้าไปข้างใน ต้องกดที่ Slide 004



« แก้ไขครั้งสุดท้าย: วันที่ 27 พฤศจิกายน 2014, 20:49:24 น. โดย อนันตชัย2009 »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #8 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:39:56 น. »
Step ที่ 4 สีขาวแบบผสม ซึ่งต้องกด Slide ทั้งหมด 001 - 004



« แก้ไขครั้งสุดท้าย: วันที่ 13 มกราคม 2018, 17:50:41 น. โดย E22NP »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #9 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:42:02 น. »

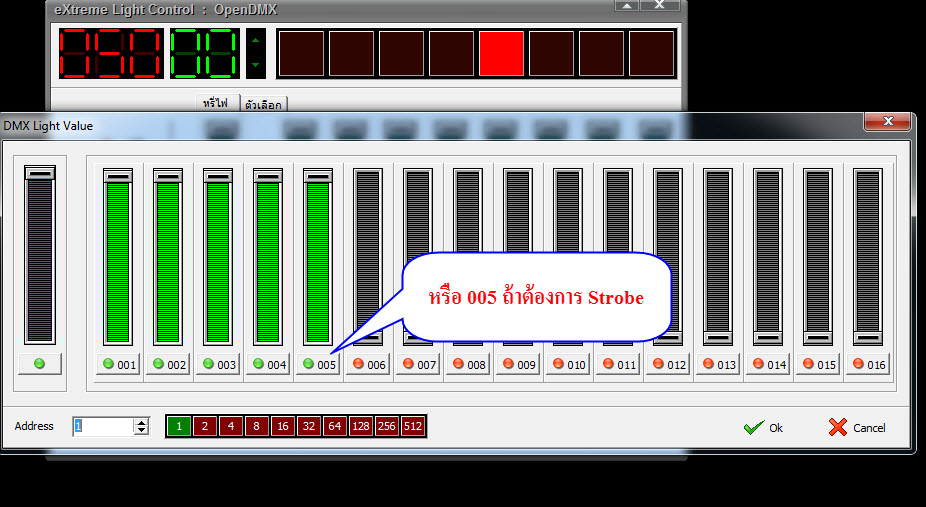

ถ้าต้องการ Strobe สีต่าง ๆ ก็ใช้ Slide 001 + Slide ของสี และ Slide 005


« แก้ไขครั้งสุดท้าย: วันที่ 13 มกราคม 2018, 17:49:44 น. โดย E22NP »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #10 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:42:50 น. »
อย่าลืมกดปุ่ม OK ทุกครั้งที่ตั้งค่าเสร็จของแต่ละขั้นตอน

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #11 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:46:05 น. »
วันนี้ ลองตั้งค่าพื้นฐานก่อนนะครับ
ส่วน Scene Toggle กับ Scene Select เอาไว้วันหน้าครับ
หรือจะลองตั้งดูก็ได้ได้ครับ ใช้หลักการเดียวกัน

ออฟไลน์ จิตกร

  • ลงทะเบียน HL
  • ขี้โม้ระดับสุดยอด
  • *
  • กระทู้: 4544
  • รักและเคารพเพื่อนๆทุกคน
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #12 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 20:47:32 น. »
 :thank1: หนผ.  :thank1: :beer:

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #13 เมื่อ: วันที่ 27 พฤศจิกายน 2014, 21:10:29 น. »
ถ้าต้องการใช้แค่ 4 Step แรก ในการควบคุม ก็ต้องตั้ง Address ของ Slide 5 - 8 ให้เป็น 1 ด้วยนะครับ ไม่งั้นไฟจะติดแบบมั่ว ๆ

แต่ถ้าต้องการตั้งค่าชุดที่ 2 ของช่อง 5 - 8 ก็ Set Address ชุดที่ 2 เพิ่มขึ้นไปอีก 12 (Address A013) แบบที่พี่จูเนียร์บอกไว้ แล้วใช้หลักการแบบเดียวกันในการตั้งค่า ผสมสีตามใจชอบครับ

http://www.karaoke-soft.com/smf/index.php?topic=96056.0
« แก้ไขครั้งสุดท้าย: วันที่ 27 พฤศจิกายน 2014, 22:08:41 น. โดย อนันตชัย2009 »

ออฟไลน์ ไข่ โคกแร่

  • ลงทะเบียน HL
  • ระดับ 3
  • *
  • กระทู้: 149
  • 7F616B0F / 576636E8จาก คนคอน
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #14 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 05:28:00 น. »
เริ่มเห็นทางไปชัดเจนขี้น..ขอบคุณครับ

ออฟไลน์ น้ายิ่ง

  • ลงทะเบียน HL
  • ระดับ 5
  • *
  • กระทู้: 660
  • HL # 8C09BEC5 ( x-men)
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #15 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 05:37:41 น. »
แบบนี้ชัดเจน เป๊ะเลย ครับ
รอ v190  light control ถ้ามี up เพิ่มมาใน mode  step ให้วิ่งเป็นทีละ ดวงได้ ปัจจุปันทีละ 2 จะได้แค่ 4 สี
ถ้าวิ่งทีละ1 เราจะสามารถ set  ไฟวิ่งตามเพลงได้ 8 สีเลยครับ

« แก้ไขครั้งสุดท้าย: วันที่ 28 พฤศจิกายน 2014, 05:59:25 น. โดย น้ายิ่ง »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #16 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 09:38:35 น. »
สำหรับ PAR LED แบบ 54 หลอด ก็ตั้งค่าคล้าย ๆ กัน ต้องดูว่าสไลด์ของแสงหลอดสีขาวอยู่ตัวที่เท่าไหร่

ออฟไลน์ อมตะนคร

  • ลงทะเบียน HL
  • ระดับ 5
  • *
  • กระทู้: 1100
  • HL.5F64245F From (MP)
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #17 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 10:04:14 น. »
ขอบคุณท่านอนันตชัยมากครับ ผมลืมคลิ๊กขวาตรงนี้ไป ถึงว่าเวลาวิ่งไฟมันถึงมั่วตั้งสีไม่ได้



ผมมัวแต่ไปตั้ง Value DMX Scene Toggle กะ Scene selected มันก็ตั้งแล้วสั่งให้ออกสีหรือสโตรบได้ปกติ แค่ตอนวิ่ง STEP เท่านั้นเองที่ยังติดปัญหาอยู่ ตอนนี้โอเคแล้วครับ :hap3:

ทีนี้ถ้าหากเป็นไปได้เวอร์ชั่นถัดไปมีให้เลือกวิ่งแบบหนึ่งช่องแทนแบบทีละสองช่องเหมือนปัจจุบันก็จะดีเลยครับ จากเดิมได้แค่ 4 สี ก็ผสมเป็น 8 สีได้ :thank1:
« แก้ไขครั้งสุดท้าย: วันที่ 28 พฤศจิกายน 2014, 10:09:39 น. โดย อมตะนคร »

ออฟไลน์ วงดนตรี ทุ่งรวงทอง ตาคลี นครสวรรค์

  • ลงทะเบียน HL
  • ระดับ 3
  • *
  • กระทู้: 259
  • HardLock No.5491290D
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #18 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 10:06:11 น. »
สั่งซื้อได้ที่ไหนครับ :thank1:

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #19 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 10:10:39 น. »
สั่งซื้อได้ที่ไหนครับ :thank1:

ที่ ผม หรือ x-men หรือตัวแทนขาย Hardlock ครับ (โทรสอบถามก่อนครับ)
ราคาเครื่อง  1500 บาท ค่าส่ง  60  บาท

ออนไลน์ E22NP

  • ผู้ดูแลระบบ
  • ขี้โม้ระดับสุดยอด
  • ***
  • กระทู้: 121717
  • 9664E44E,11D88A55,7C1132A8
    • Donate
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #20 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 10:12:19 น. »
ไม่เคยเล่นวุ้ย มีคนถามตอบไม่ได้เหมือนกัน

ออฟไลน์ น้ายิ่ง

  • ลงทะเบียน HL
  • ระดับ 5
  • *
  • กระทู้: 660
  • HL # 8C09BEC5 ( x-men)
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #21 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 12:00:27 น. »
ขอบคุณท่านอนันตชัยมากครับ ผมลืมคลิ๊กขวาตรงนี้ไป ถึงว่าเวลาวิ่งไฟมันถึงมั่วตั้งสีไม่ได้

(....)

ผมมัวแต่ไปตั้ง Value DMX Scene Toggle กะ Scene selected มันก็ตั้งแล้วสั่งให้ออกสีหรือสโตรบได้ปกติ แค่ตอนวิ่ง STEP เท่านั้นเองที่ยังติดปัญหาอยู่ ตอนนี้โอเคแล้วครับ :hap3:

ทีนี้ถ้าหากเป็นไปได้เวอร์ชั่นถัดไปมีให้เลือกวิ่งแบบหนึ่งช่องแทนแบบทีละสองช่องเหมือนปัจจุบันก็จะดีเลยครับ จากเดิมได้แค่ 4 สี ก็ผสมเป็น 8 สีได้ :thank1:
เห็นด้วยสุดๆครับเพราะรูปแบบอื่นเปลี่ยนการติดเร็วไป พาร์ led เรา
เปสี่ยสีไม่ค่อยทัน

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #22 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 20:20:43 น. »
บทที่ 2 การตั้งค่า เมื่อต้องการใช้ไฟให้ครับทั้ง 8 ช่อง

ต่อจากเมื่อคืนครับ ที่ผมทำการตั้งค่าสำหรับ 4 ช่องแรกไปแล้ว เหมาะกับการใช้งานอย่างใดอย่างหนึ่ง เช่น Step อย่างเดียว หรือ Drum อย่างเดียว
แต่ถ้าต้องการใช้งาน Drum + Step ก็ต้องตั้งค่าชุดที่ 2 สำหรับ Slide 5 - 8 โดยตั้งดังนี้ครับ

Par LED ชุดที่ 1 ตั้ง Address เป็น A001
            ชุดที่ 2 ตั้ง Address เป็น A013


« แก้ไขครั้งสุดท้าย: วันที่ 11 มกราคม 2016, 08:44:28 น. โดย อนันตชัย2009 »

ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #23 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 20:25:43 น. »
ทำการตั้งค่า Slide 5 โดยการคลิ๊กขวา เหมือน Slide 1 - 4
แต่ต้องเปลี่ยน Address ให้เริ่มที่ 013
ปรับความสว่างที่ Slide 013 สีแดงที่ Slide 014
กดปุ่ม OK เมื่อเสร็จ
สังเกตุที่หลอด Address A013 สีแดงจะติด แต่ A001 จะไม่มีอะไรติด



ออฟไลน์ อนันตชัย ระยอง

  • ตัวแทนจำหน่าย
  • ขี้โม้ระดับสุดยอด
  • **
  • กระทู้: 16307
  • x-men : 7485488C , 7C842C7A, 12347732
Re: การตั้งค่าพื้นฐาน สำหรับ eXtreme USB-DMX 512
« ตอบกลับ #24 เมื่อ: วันที่ 28 พฤศจิกายน 2014, 20:27:18 น. »
ทำการตั้งค่า Slide ุ โดยการคลิ๊กขวาเช่นเดิม
แต่ต้องเปลี่ยน Address ให้เริ่มที่ 013
ปรับความสว่างที่ Slide 013 สีเขียวที่ Slide 015
กดปุ่ม OK เมื่อเสร็จ
สังเกตุที่หลอด Address A013 สีเขียวจะติด แต่ A001 จะไม่มีอะไรติด
